Kompilacja plików MIB pozwala odsłonić w przeglądarce drzewa SNMP kolejnych, niestandardowych gałęzi obiektów (np. mniej znanych producentów sprzętu). Obiekty w drzewie SNMP przechowywane są w określonych gałęziach oznaczonych przez OID-y.
To, jakie informacje i w której gałęzi są dostępne, zależy od producenta konkretnego urządzenia i powinno być zawarte w instrukcji obsługi urządzenia.
W nVision możesz monitorować wartości z drzewa SNMP dostępne w postaci liczb całkowitych (integer). W przeglądarce SNMP widoczne będą także inne dostępne wartości, np. ciągi znaków (string, octet string).
Aby skonfigurować monitorowanie SNMP na wybranym urządzeniu w nVision:
Włącz i skonfiguruj SNMP w interfejsie zarządzania danym urządzeniem.
Znajdź jego ikonę w konsoli nVision, otwórz okno informacji o tym urządzeniu (dwukrotne kliknięcie w ikonę) i przejdź do zakładki SNMP.
-
Zaznacz pole "Urządzenie zarządzalne przez SNMP", a następnie skorzystaj z opcji Dane logowania.
-

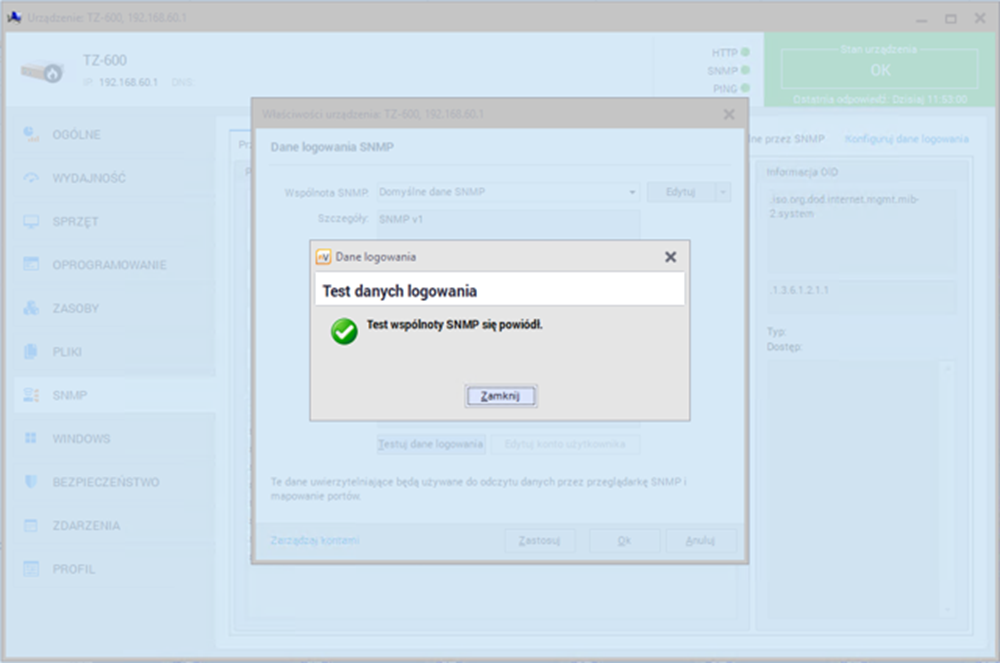

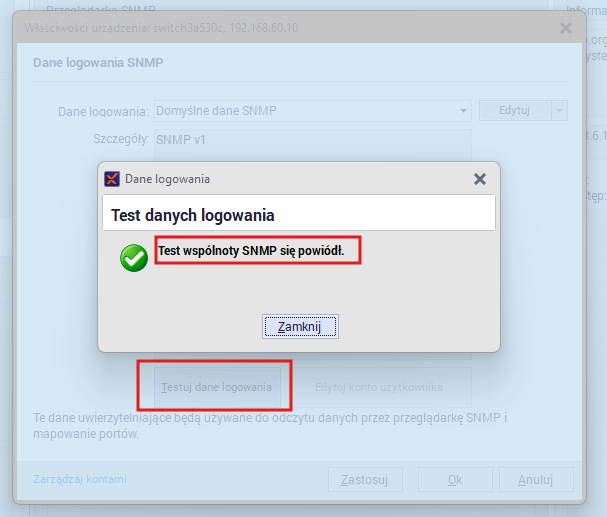

W oknie Dane logowanie SNMP podaj poświadczenia skonfigurowane w pierwszym kroku. Jeśli poświadczenia będą prawidłowe, test danych logowania zakończy się komunikatem "Test wspólnoty SNMP się powiódł".
-

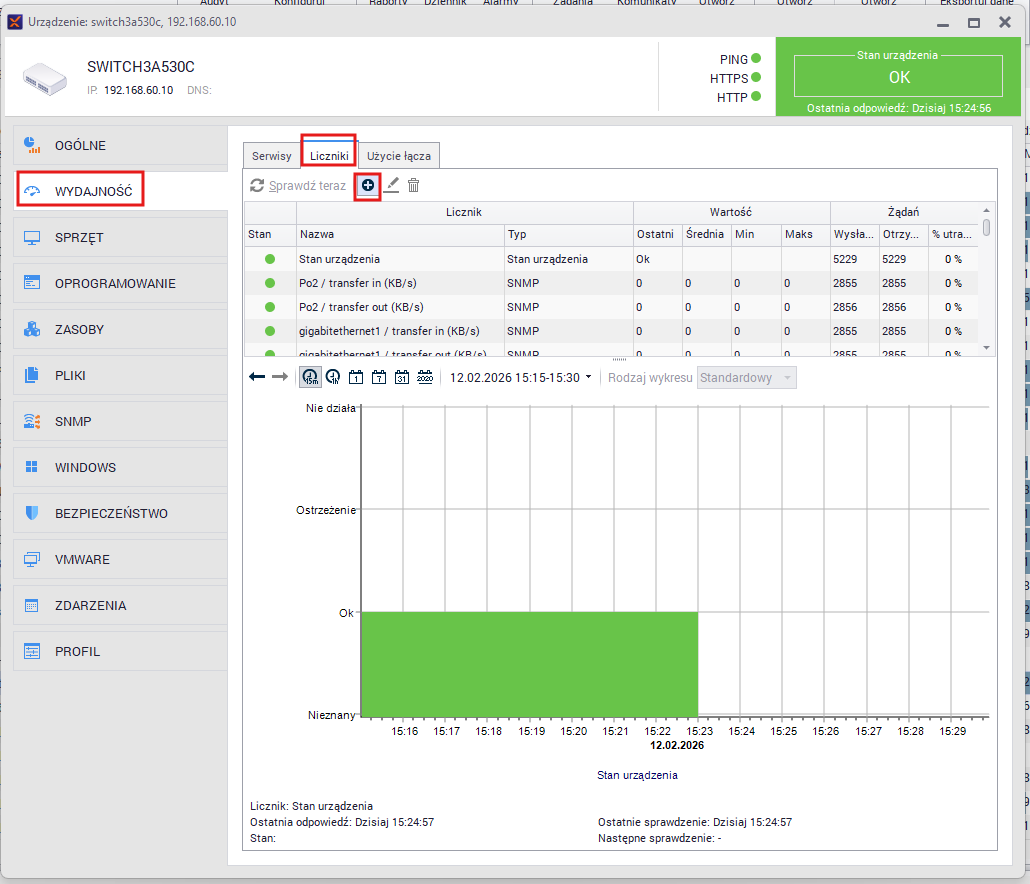

Aby dodać liczniki wydajności:
-
przejdź do zakładki "Wydajność \ Liczniki" i kliknij symbol ( + ),
wybierz typ licznika SNMP,

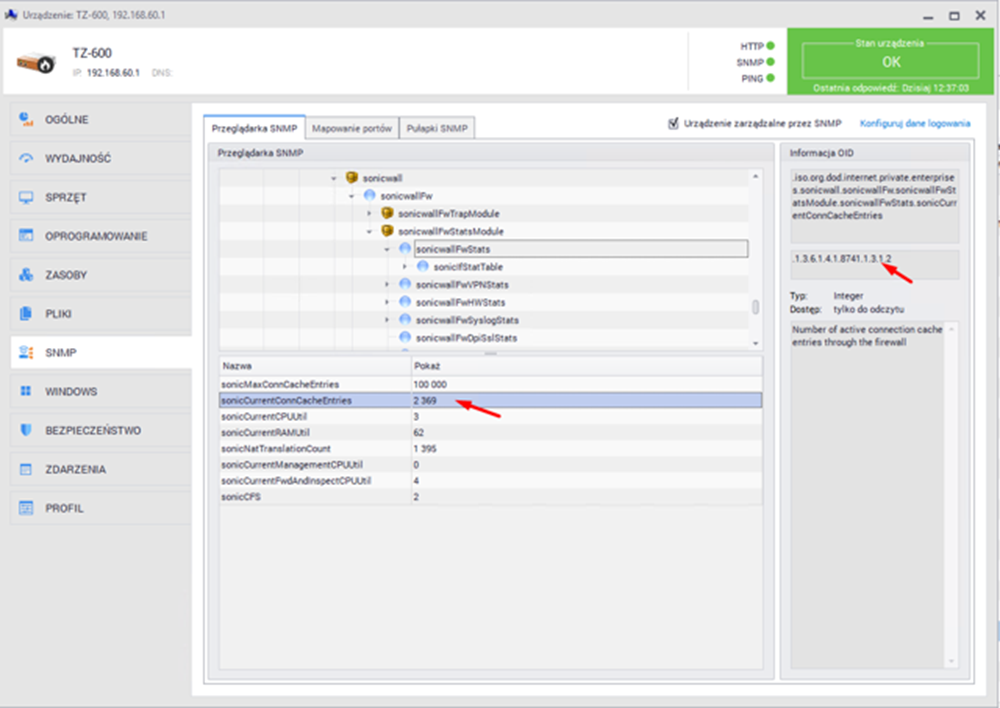

wskaż OID licznika, który chcesz monitorować (lub wskaż pola z tabeli w przeglądarce SNMP).
-
Jeśli wybranej gałęzi nie widzisz w przeglądarce SNMP w nVision, konieczne będzie dokompilowanie pliku MIB pobranego ze strony producenta.
